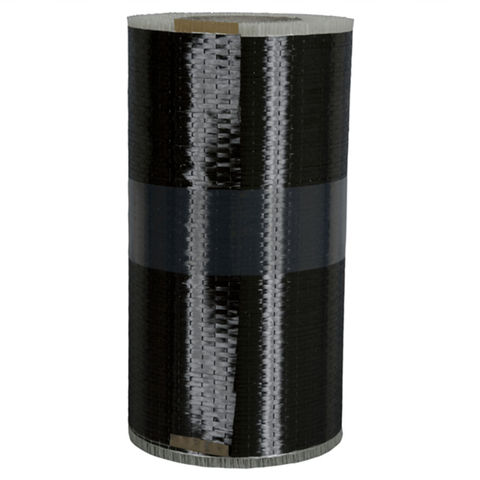

SikaWrap®-230 C

Тканина з односпрямованих вуглецевих волокон густиною 230 г/м2 для сухого або мокрого способу укладання

SikaWrap®-230 C це односпрямована тканина з вуглецевих волокон. Продукт виготовлений з вуглецевих волокон середньої міцності вагою 230 г/м2. Тканина призначена для монтування сухим або мокрим способом укладання.

  • Дуже економічно доцільнао у порівнянні з традиційними методами посилення
  • Швидке укладання підвищує продуктивність, економить час і зменшує перебої в роботі
  • Дозволяє модернізувати конструкцію відповідно до чинних стандартів
  • Збільшує час життя конструкції
  • Виготовлена з переплетенням фібр для збереження стабільності тканини
  • Багатофункціональна тканина для використання в різних сферах посилення
  • Можливість посилення конструкцій зі складною геометрією (балки, колони, димарі, палі, стіни, плити, силоси та ін.)
  • Доступність у різних ширинах для оптимального використання
  • Мінімальна додаткова вага
Карта продукту Показати усі документи

Використання

SikaWrap®-230 C використовується в якості тканини для зовнішніх систем посилення залізобетонних, цегляних та дерев'яних конструкцій. Зовнішні системи посилення конструкцій використовуються для:
  • Збільшення несучої здатності елементів і конструкцій на згин і поперечну силу
  • Підвищення несучої здатності або пластичності стиснутих елементів конструкції
  • Компенсування втраченої сталевої арматури
  • Конструкційна модернізація слабких бетонних елементів або конструкцій
  • Покращення ударостійкості
  • Пасивне посилення для захисту від сейсмічних впливів
Зверніть увагу:
  • Для будь-яких розрахунків щодо проектування конструкційного посилення необхідно проконсультуватися з інженером-конструктором.
  • Продукт може використовуватися тільки досвідченими фахівцями.

Переваги

  • Дуже економічно доцільнао у порівнянні з традиційними методами посилення
  • Швидке укладання підвищує продуктивність, економить час і зменшує перебої в роботі
  • Дозволяє модернізувати конструкцію відповідно до чинних стандартів
  • Збільшує час життя конструкції
  • Виготовлена з переплетенням фібр для збереження стабільності тканини
  • Багатофункціональна тканина для використання в різних сферах посилення
  • Можливість посилення конструкцій зі складною геометрією (балки, колони, димарі, палі, стіни, плити, силоси та ін.)
  • Доступність у різних ширинах для оптимального використання
  • Мінімальна додаткова вага

Пакування

Рулони, ширина 300 мм

50 м

Рулони, ширина 500 мм

50–100 м

Рулони, ширина 600 мм

50 м

Доступні варіанти пакуваання див. чинний прайс-лист.

Характеристики

Стійкість\Результати\Погодження

ЕКОЛОГІЧНА ІНФОРМАЦІЯ

  • Відповідає критерієві LEED v4 MRc 4 (Опція 2): Розкриття та оптимізація будівельних матеріалів – інгредієнти матеріалів — 1 бал

НОРМИ / СТАНДАРТИ

  • Чеська Республіка: Technical Approval, ITC, Nr. STO-AO 224-1012/2020/a

  • Technical Approval, CSTB, Avis Technique, Approval No. 3.3/19-1005_V3

  • National Technical Assessment, Sika CarboDur® kit, ITB, Approval No. ITB-KOT-2018/0414 v.3

  • Technical Approval Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.5

  • Technical Agreement, CTPC, No. 016-01/488-2022

  • Test Report, University of Belgrade, No. 368/2019

  • Словаччина: Technical Assessment, TSUS, No. SK04-ZSV-2669

  • Technical Approval, DIT, No. N604R/19
Інформація про продукт

Конструкція

Орієнтація волокон

0° (поздовжнє, однонаправлене)

Тканина

Чорні вуглецеві волокна, 99 %

Переплетення

Біле термопластичне термофіксоване волокно, 1 %

Тип фібри

Відібрані середнього класу міцності вуглецеві волокна

Термін придатності

24 місяці з дати виробництва

Умови зберігання

Продукт необхідно зберігати в оригінальному, закритому та неушкодженому герметичному пакуванні в сухих умовах при температурі від +5 °C до +35 °C. Захищайте продукт від прямих сонячних променів. Завжди дотримуйтесь інструкцій на пакуванні.

Густина площі

(230 ± 10) г/м²

Товщина сухої фібри

0,129 мм

Густина сухої фібри

(1,80 ± 0,02) г/cм³

Видовженнясухої фібри при руйнуванні

1,7 %

Модуль пружності сухої фібри на розтяг

230 кН/мм²

(ISO 10618)

Міцність сухої фібри на розтяг

4000 Н/мм²

(ISO 10618)


Системна інформації

Конструкція системи

Конструкція системи повинна бути повністю дотримана і не може бути змінена.

Праймер для бетонних основ

Sikadur®-330

Просочування / ламінування

Sikadur®-330 або Sikadur®-300

Тканина для конструкційного посилення

SikaWrap®-230 C

Детальну інформацію про Sikadur®-330 або Sikadur®-300, а також про застосування смоли та тканини можна знайти в окремих Технічних картах матеріалів та відповідних Технологічних Регламентах.
Технічна інформація

Міцність ламінату на розтяг

Середнє значення

3500 Н/мм²

5 % характеристичне

3200 Н/мм²

Середнє значення

1400 Н/мм²

Характеристичне (ACI 440.2R)

1200 Н/мм²

Всі значення відносяться до відповідної проектної номінальної товщини.

Модуль пружності ламінату на розтяг

Середнє значення

225 Н/мм²

5 % характеристичне

220 Н/мм²

Середнє значення

70 Н/мм²

Всі значення відносяться до відповідної поектної номінальної товщини.

Видовження ламінату при руйнуванні

Середнє значення

1,56 %

5 % характеристичне

1,35 %

Середнє значення

1,70 %

Номінальна товщина ламінату

0,400 мм

Номінальний поперечний переріз ламінату

129 мм² на метр ширини

Застосування

Витрата

Витрата

СУХЕ УКЛАДАННЯ

Перший шар

0,7–1,2 кг/м²

Наступні шари

0,5 кг/м²

ВОЛОГЕ УКЛАДАННЯ

Праймер

0,4–0,6 кг/м²

Шари тканини

0,6 кг/м²
Кроки застосування

ЯКІСТЬ ОСНОВИ

Мінімальна адгезійна міцність бетону: 1,0 Н/мм2 або така, як передбачено проєктом посилення. За необхіднсті, виконайте нанесення тестової ділянки для перевірки адгезії. Також див. діючий Технологічний Регламент щодо укладання SikaWrap® для додаткової інформації.

ПІДГОТОВКА ОСНОВИ

Очистіть і підготуйте бетон, щоб отримати поверхню без цементного молока, забруднень і з відкритою текстурою.

Додаткову інформацію див. у відповідному Технлогічному Регламенті щодо укладання SikaWrap®.

НАНЕСЕННЯ

ВАЖЛИВО

Укладання кваліфікованим персоналом

Укладання цього продукту повинно здійснюватися виключно фахівцями, які пройшли навчання та отримали сертифікат від компанії Sika. Фахівці також повиненні мати досвід праціі з даного типу технологіями.

ВАЖЛИВО

Суворо дотримуйтесь операцій способу укладання

Суворо дотримуйтесь операцій способу монтажу, визначених у Технологічних Регламентах, посібниках із використання та робочих інструкціях, які завжди повинні бути адаптовані до фактичних умов на майданчику.



ВАЖЛИВО

Не замінюйте різні компоненти системи

Тканини SikaWrap® мають покриття, що забезпечує максимальну адгезію та довговічність при використанні клеїв, просочувальних та ламінуючих смол Sikadur®. Для збереження та забезпечення повної сумісності матеріалів замінювати/змінювати різні компоненти  системи забороняється.

  1. ВАЖЛИВО Ніколи не згинайте тканину. Розрізайте тканину спеціальними ножицями, лезом або ножем для розрізання картону.
  2. Укладіть тканину SikaWrap за допомогою мокрого або сухого способу нанесення. Детальну інформацію про процедуру просочення або ламінування див. у відповідному Технологічному Регламенті з виконання робіт:

  • 850 41 02 SikaWrap® Технологічний Регламент з сухого монтажу

  • 850 41 03 SikaWrap® Технологічний Регламент з ручного мокрого монтажу

ПОКРИТТЯ ТКАНИН SIKAWRAP®

Тканини SikaWrap® можуть бути покриті цементним покриттям або іншими покриттями з естетичних або захисних міркувань. Вибір системи покриття залежить від умов експлуатації та вимог конкретного проекту.

Для додаткового УФ-захисту на відкритих ділянках використовуйте один із таких засобів:

  • Sikagard®-550 W Elastic

  • Sikagard®-675 W ElastoColor

  • Sikagard®-680 S Betoncolor

  • Sikagard®-5500
