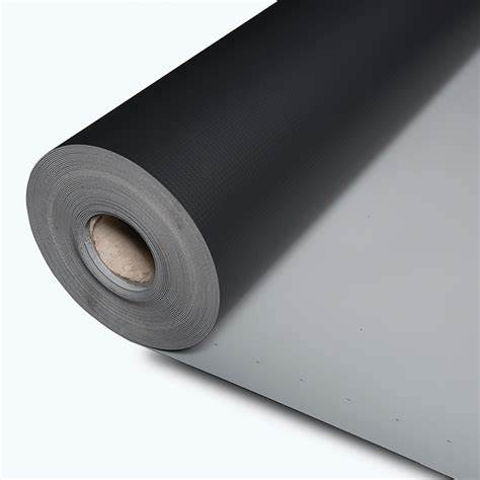

Sarnafil® TS 77-15
ПОЛІМЕРНА ТПО-МЕМБРАНА ДЛЯ ГІДРОІЗОЛЯЦІЇ ДАХІВ З МЕХАНІЧНИМ КРІПЛЕННЯМ
Sarnafil® TS 77-15 (товщина 1,5 мм) це армована поліестеровою сіткою, багатошарова, синтетична, рулонна покрівельна гідроізоляція на основі гнучкого поліолефіну (ТПО) преміум якості, яка містить стабілізатори ультра-фіолетового випромінювання, добавки для вогнестійкості і додатковий внурішній нетканий шар зі скловолокна згідно з EN 13956. Sarnafil® TS 77-15 покрівельна мембрана, яка зварюється гарячим повітрям, запроектована для відкритого сприйняття впливів і навантажень в усіх кліматичних глобальних умовах. Sarnafil® TS 77-15 виготовляється з додатковим внурішнім шаром з нетканого скловолокна для збереження стабільності розмірів і поліестеровою армуючою сіткою для забезпечення високої міцності.
- Перевірена технологія впродовж десятиліть.
- Кольорова гама в наявності.
- Стійкість до постійних впливів УФ радіації.
- Висока стабільність розмірів завдяки наявності додаткового шару зі скловолокна.
- Стійкість до постійних вітрових навантажень.
- Стійка до всіх атмосферних впливів.
- Стійкість до мікроорганізмів.
- Стійкість до проростання коріння.
- Cумісна зі старим бітумом.
- Зварюється гарячим повітрям.
Використання
Гідроізоляційна мембрана для:- Покрівельних систем з механічним кріпленням
Переваги
- Перевірена технологія впродовж десятиліть.
- Кольорова гама в наявності.
- Стійкість до постійних впливів УФ радіації.
- Висока стабільність розмірів завдяки наявності додаткового шару зі скловолокна.
- Стійкість до постійних вітрових навантажень.
- Стійка до всіх атмосферних впливів.
- Стійкість до мікроорганізмів.
- Стійкість до проростання коріння.
- Cумісна зі старим бітумом.
- Зварюється гарячим повітрям.
Пакування
Sarnafil® TS 77-15 стандартні рулони запаковані в синю ПЕ-плівку.
| Пакувальна одиниця: | див. прайс-лист |
| Довжина рулону: | 20,00 м |
| Ширина рулону: | 2,00 м |
| Вага рулону: | 66,00 кг |
Колір
| Поверхя: | матова |
| Кольори: | |
| Верхня поверхня: | бежевий сірий (біля RAL 7040) антрацит (біля RAL 7016) блідо-зелений (біля RAL 6011) мідно-коричневий (біля RAL 8004) сигнально-білий (біля RAL 9016) |
| Нижня поверхня: | чорний |
Характеристики
ЕКОЛОГІЧНА ІНФОРМАЦІЯ
▪ Відповідає LEED v4 SSc 5 (Опція 1): Зменшення глобального потепління - Покрівля (тільки сигнально білий)
▪ Відповідає LEED v4 MRc 2 (Опція 1): Склад будівельних матеріаліа та оптимізація - Екологічна декларація матеріалу
▪ Відповідає LEED v4 MRc 3 (Опція 2): Склад будівельних матеріаліа та оптимізація - Походження сировинних матеріалів
▪ Відповідає LEED v4 MRc 4 (Опція 2): Склад будівельних матеріаліа та оптимізація - Інгредієнти матеріалу
▪ Відповідає LEED v2009 SSc 7.2 (Опція 1): Парниковий ефект - Покрівля
▪ Відповідає LEED v2009 MRc 4 (Опція 2): Повторне перероблення
▪ Екологічна декларація матеріалу (EPD) мається в наявності
НОРМИ / СТАНДАРТИ
- Полімерні рулонні матеріали для гідроізоляції дахів згідно з EN 13956, що постачаються з CE-маркуванням
- Тест на відповідність Sarnafil® G 410-TS-77, FM Approvals, Сертифікат No. 3047304
Декларація матеріалів
EN 13956 |
Хімічна основа
Гнучкий поліолефін (ТПО)
Термін придатності
5 років від дати виробництва до початку укладання.
Умови зберігання
Продукт зберігають в оригінальному неушкодженому і закритому герметичному пакуванні в сухих умовах при температурі від +5°C до +30°C. Зберігати в горизонтальному положенні. Не складати палети з рулонами в штабель одна на другу, а також під палети з іншими продуктами при зберіганні і транспортуванні. Завжди перевіряти пакування.
Видимі дефекти
| Виконано | (EN 1850-2) |
Довжина
| 20 м (-0 % / +5 %) | (EN 1848-2) |
Ширина
| 2 м (-0,5 % / +1 %) | (EN 1848-2) |
Ефективна товщина
| 1,5 мм (-5 % / +10 %) | (EN 1849-2) |
Прямолінійність
| ≤ 30 мм | (EN 1848-2) |
Площинність
| ≤ 10 мм | (EN 1848-2) |
Маса одиниці площі
| 1,56 кг/м² (-5 % / +10 %) | (EN 1849-2) |
Конструкція системи
Слід використовувати наступні аксесуари і допоміжні матеріали:
Sarnafil® T 66-15 D - неармована мембрана для виконання деталей
Sarnafil® TS 77 смуги мебрани
Sarnafil® T Metal Sheet ТПО-жерсть
Sarnabar® / Sarnafast® - система механічного кріплення
Sarnafil® T Welding Cord - зварний корд
Sarnafil® T Prep / Sarnafil® Wet Task Set активатор зварних швів / серветки для активатора
Sarnacol® T 660 - монтажний клей
Solvent T 660 - розчинник
Sarnafil® T Clean - очисник
Широкий вибір аксесуарів - заводські готові деталі, воронки, переливи, технологічні доріжки та декоративні профілі.
Сумісність
Sarnafil® TS 77-15 може укладатися на всі покрівельні утеплювачі і вирівнюючі шари. Не потрібно додаткових роздліюючих шарів. Sarnafil® TS 77-15 підходить для прямого укладання поверху існуючих, ретельно очищених бітумних дахів, на пр., при ремонті старих плоских
дахів. Може з'явитися зміна кольору поверхні мембрани у випадку прямого контакту з бітумом.
Опір до динамічного удару
| тверда основа | ≥ 700 мм |
| м'яка основа | ≥ 900 мм |
Стійкість до граду
| жорстка основа | ≥ 20 м/с |
| гнучка основа | ≥ 30 м/с |
Опір до статичних навантажень
| м'яка основа | ≥ 20 кг |
| жорстка основа | ≥ 20 кг |
Опір до проростання коренів
| Виконано | (EN 13948) |
Міцність на розтяг
| поздовжня (мн)1) | ≥ 1000 Н/50 мм |
| поперечна (пмн)2) | ≥ 900 Н/50 мм |
1) мн= машинний напрямок
2) пмн= поперечний машинний напрямок
Видовження
| поздовжнє (мн)1) | ≥ 13 % |
| поперечне (пмн)2) | ≥ 13 % |
1) мн= машинний напрямок
2) пмн= поперечний машинний напрямок
Міцність на розрив
|
| |
| поздовжня (мн)1) | ≥ 300 Н |
| поперечна (пмн)2) | ≥ 300 Н |
1) мн= машинний напрямок
2) пмн= поперечний машинний напрямок
Міцність шва на роздирання
| Вид руйнування: С, руйнування шва відсутнє | (EN 12316-2) |
Міцність шва на зсув
| ≥ 500 Н/50 мм | (EN 12316-2) |
Стабільність розмірів
| поздовжня (мн)1) | ≤ |0,2| % |
| поперечна (пмн)2) | ≤ |0,1| % |
1) мн= машинний напрямок
2) пмн= поперечний машинний напрямок
Сонячне відбиття
| Колір | Початковий | Після 3-х років | Тестування інститутом |
| бежевий | B0,64 | C0,56 | CRRC |
| білий RAL 9016 | F0,79 | G0,68 | CRRC |
Індекс сонячного відбиття
| Колір | Початковий | Після 3-х років | Тестування інститутом |
| бежевий | 79 | 66 | CRRC |
| білий RAL 9016 | 99 | 82 | CRRC |
Матеріали після тестування CRRC заносять в базу даних Ради з Рейтингу Холодних Дахів (CRRC).
Температурне випромінювання
| Колір | Початковий | Після 3-х років | Тестування інститутом |
| бежевий | 0,91 | 0,87 | CRRC |
| білий RAL 9016 | 0,91 | 0,87 | CRRC |
Гнучкість на стержні при низькій температурі
| ≤ -35 °C | (EN 495-5) |
Водонепроникність
| Виконано | (EN 1928) |
Вплив на бітум
| Виконано3) | (EN 1548) |
3) Sarnafil® T сумісний зі старим бітумом
Вплив рідких хімікалій і води
| На вимогу | (EN 1847) |
Опір до УФ впливу
| Виконано (> 5000 год. / клас 0) | (EN 1297) |
Зовнішні протипожежні характеристики
| (EN 1187) | |
| BROOF(t1) < 20° | (EN 13501-5) |
Вогнестійкість
| Клас E | (EN ISO 11925-2, класифікація згідно з EN 13501-1) |
Застосування
Зовнішня температура повітря
-20 °C мін. / +60 °C макс.
Температура основи
-30 °C мін. / +60 °C макс.
ІНСТРУМЕНТИ
Шви напусток мембрани зварюються гарячим повітрям електричним обладнання, таким як ручне зварювання гарячим повітрям та притискними валками або автоматичними зварювальними апаратами з регульованою температурою гарячого повітря мінімум 600°C. Рекомендований тип обладнання:
Ручне: Leister Triac
Автоматичне: Sarnamatic 681
Напівавтоматичне: Leister Triac Drive
ЯКІСТЬ ОСНОВИ
Основа повинна бути рівною, гладкою без гострих виступів і задирів і т.ін.
Sarnafil® TS 77-15 слід відокремити від будь-якогої несумісної основи / матеріалів шляхом ефективного роздільного шару для запобігання прискореного старіння. Допоміжні шари повинні бути сумісними з мембраною, стійкі до розчинників, чисті, сухі і без жиру і пилу. Металеві аркуші слід знежирити матеріалом Sarnafil® Cleaner перед нанесенням клею.
НАНЕСЕННЯ
Спосіб монтажу:
Див. технічну документацію: діючий Технологічний регламент, керівництво з укладання та монтажу або робочу інструкцію з монтажу. Метод кріплення, Загальні положення Гідроізоляціні мембрани монтують способом вільного укладання (без підтягування мембрани чи укладання з розтягом) з механічним кріплення в швах напусток мембрани або поза швами. Шви напусток зварюють гарячим повітрям з використанням спеціального обладнання. Метод кріплення, лінійне кріплення (Sarnabar®) Розгорнути мембрану Sarnafil® TS 77-15, укласти з напусткою 80 мм, закріпити до основи рейкою Sarnabar® і негайно виконати зварювання швів. Консультація з оптимальниго типу механічного кріплення буде надана Sika. Крок механічного кріплення слід приймати відповідно до спеціальних проектних розрахунків, які будуть виконані Sika. Рейки, які закінчуються в зонах периметрів повинні бути захищені за допомогою Sarnabar® Load Distribution Plate. Для захисту закріпіть відрізки мембрани Sarnafil® TS 77-15 під закінченнями рейки і пластини. Забезпечте проміжки шириною 10 мм між кінцями рейок. Не встановлюйте кріплення в останньому отворі рейки. Накрийте кінець рейки відрізком з мембрани Sarnafil® TS 77-15 і виконайте зварювання. Після установки рейок Sarnabar® їх слід негайно загерметизувати смугами мембрани Sarnafil® T. Вздовж усіх підвищень і проходів мембрана Sarnafil® TS 77-15 повинна бути додатково закріплена рейками Sarnabar®. За рейкою приварюється зварний корд діаметром 4 мм Sarnafil® T Welding Cord, який захищає мембрану Sarnafil® TS 77-15 від роздирів і відривання внаслідок дії негативного вітрового динамічного тиску. Метод кріплення, точкове кріплення (Sarnafast®) Мембрана Sarnafil® TS 77-15 завжди повинна укладатися під правильним кутом до напрямку несучої основи даху. Sarnafil® TS 77-15 кріпиться за допомогою саморізів Sarnafast® і спеціальних шайб/тримачів вздовж маркувальної лінії з відступом 35 мм від краю мембрани. Ширина напусток мембран Sarnafil® TS 77-15 складає 120 мм. Вздовж усіх підвищень і проходів мембран Sarnafil® TS 77-15 повинна бути додатково закріплена рейками Sarnabar®. Зварний корд діаметром 4 мм Sarnafil® T Welding Cord захищає мембрану Sarnafil® TS 77-15 від роздирів і відривання внаслідок дії негативного вітрового динамічного тиску.
Метод зварювання
Напустки матеріалу в швах зварюють електричним обладнанням, таким як ручні зварювальні апарати гарячого повітря і притискні валки, чи автоматичні зварювальні апарати гарячого повітря з можливістю контролю температури нагрівання повітря. Перевірка зварних швів Якість всіх зварних швів повинна бути перевірена способом механічної викрутки. Всі дефекти слід усунути зваркою гарячим повітрям з вирівнюванням.
