Sikaplan® TM-15

Sikaplan® TM-15

ПОКРІВЕЛЬНА ПОЛІМЕРНА ТПО-МЕМБРАНА З МЕХАНІЧНИМ КРІПЛЕННЯМ

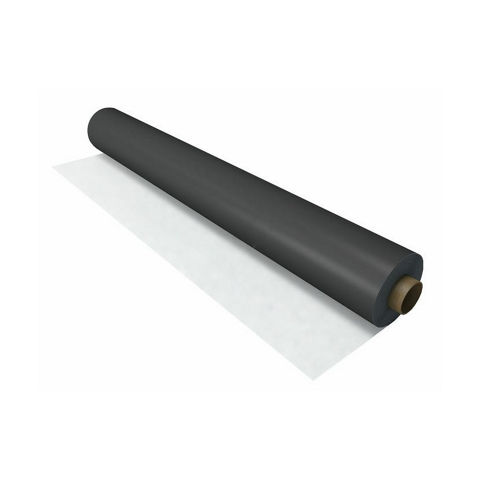

Sikaplan® TM-15 (товщина 1,5 мм) це армована поліестеровою сіткою, багатошарова синтетична покрівельна мембрана на основі поліолефіну (ТПО) з вмістом стабілізаторів УФ випромінювання та вогнетривких добавок згідно з EN 13956. Sikaplan® TM-15 це  покрівельна мембран, що зварюється гарячим повітрям і запроектована для вільного укладання у всіх кліматичних умовах.

  • Стійкість до впливу УФ випромінювання
  • Стійкість до пістійних вітрових навантажень
  • Стійкість до механічних ударів та граду
  • Стійкість до всіх загальних впливів довкілля
  • Стійкість до мікроорганізмів
  • Сумісність зі старим бітумом
  • Зварюється гарячим повітрям
  • Не вимагає обладнання з використанням відкритого полум'я

Карта продукту Показати усі документи

Використання

Гідроізоляційна мембрана для:
  • Покрівельних систем з механічним кріпленням

Переваги

  • Стійкість до впливу УФ випромінювання
  • Стійкість до пістійних вітрових навантажень
  • Стійкість до механічних ударів та граду
  • Стійкість до всіх загальних впливів довкілля
  • Стійкість до мікроорганізмів
  • Сумісність зі старим бітумом
  • Зварюється гарячим повітрям
  • Не вимагає обладнання з використанням відкритого полум'я


Пакування

Sikaplan® TM-15 стандартні рулони з індивідуальним пакуванням жовтою ПЕ-плівкою.

Пакувальна одиниця:див. прайс лист
Довжина рулону:

20,00 м

Ширина рулону:

2,00 м

Вага рулону:

64,00 кг

Колір

Поверхня:матова

Колір:

Верхня поверхня:

білий (біля RAL 9016)

світло-сірий (біля RAL 7035)

Нижня поверхня:чорний

Характеристики

Стійкість\Результати\Погодження

ЕКОЛОГІЧНА ІНФОРМАЦІЯ

  • Відповідність з критеріями LEED v4 SSc 5 (Опція1): Зменшення парникового ефекту - Дах
  • Відповідність з критеріями LEED v4 MRc 3 (Опція 2): Інформації про будівельний продукт та його оптимізація - джерела походження сировини
  • Відповідність з критеріями LEED v4 MRc 4 (Опція 2): Інформації про будівельний продукт та його оптимізація - Інгредієнти матеріалів
  • Відповідність з критеріями LEED v2009 SSc 7.2 (Опція 1): Парниковий ефект - Дах
  • Відповідність з критеріями LEED v2009 MRc 4 (Опція 2): Вторинний вміст

НОРМИ / СТАНДАРТИ

  • CE Маркування і Декларація про відповідність з EN 13956 - Полімерні аркуші для гідроізоляції дахів
Інформація про продукт

Декларація матеріалів

EN 13956 - Полімерні аркуші для гідроізоляції дахів

Хімічна основа

Гнучкі поліолефіни (FPO)

Термін придатності

5 років від дати виробництва до дати укладання.

Умови зберігання

Продукт повинен зберігатися в оригінальному не відкритому та не пошкодженому герметичному пакуванні в сухих умовах при температурі від + 5 °C до + 30 °C. Зберігти в горизонтальному положенні. Не складати рулони в штабель чи під палети з іншими матеріалами при зберіганні і транспортуванні. Завжди перевіряйте пакування.

Видимі дефекти

Виконано

(EN 1850-2)

Довжина

20 м (- 0 % / + 5 %)

(EN 1848-2)

Ширина

2 м (- 0,5 % / + 1 %)

(EN 1848-2)

Ефективна товщина

1,50 мм (- 5 % / + 10 %)

(EN 1849-2)

Прямолінійність

≤  30 мм

(EN 1848-2)

Площинність

≤  10 мм

(EN 1848-2)

Маса одиниці площі

1,60 кг/м² (- 5 % / + 10 %)

(EN 1849-2)
Системна інформації

Конструкція системи

Переконливо рекомендуємо використовувати наступні аксесуари і допоміжні матеріали:

  • Sarnafil® T 66-15 D Sheet неармована мембрана для виконання деталей
  • Sarnafil® TS 77 смуги армованої мембрани
  • Sarnafil® T Metal Sheet жерсть, що ламінована ТПО
  • Sarnafil® T Welding Cord зварний корд
  • Sarnabar® / Sarnafast® кріпильні рейки / саморізи
  • Sarnafil® T Prep / Sarnafil® T Wet Task Set  активатор зварних швів / набір спеціальних серветок для активатора
  • Sarnacol® T 660 монтажний клей
  • Solvent T 660 розчинник
  • Sarnafil® T Clean очищувач для сильних забруднень

Широкий асортимент аксесуарів, напр., деталі заводського виготовлення, воронки, переливи, доріжки та декоративні профілі.

Сумісність

Sikaplan® TM-15 може укладатися на всі утеплювачі і вирівнюючі покрівельні шари. Додаткові розділюючі шари непотрібні. Sikaplan® TM-15 підходить для прямого укладання поверх існуючих, ретельно очищених бітумних дахів, на пр., при ремонті старих плоских покрівель. Може  з'явитися зміна кольору поверхні мембрани у випадку прямого контакту з бітумом
Технічна інформація

Опір до динамічного удару

тверда основа

≥ 600 мм

м'яка основа

≥ 800 мм

Стійкість до граду

жорстка основа

≥ 18 м/с

гнучка основа

≥ 28 м/с

Опір до статичних навантажень

м'яка основа

≥ 20 кг

жорстка основа

≥ 20 кг

Міцність на розтяг

поздовжня (мн)1)

≥ 900 Н/50 мм

поперечна (пмн)2)

≥ 900 Н/50 мм

1) мн = машинний напрямок
2) пмн = поперечний машинний напрямок

Видовження

поздовжнє (мн)1)

≥ 13 %

поперечне (пмн)2)

≥ 13 %

1) мн = машинний напрямок
2) пмн = поперечний машинний напрямок

Міцність на розрив

поздовжня (мн)1)

≥ 250 Н

поперечна (пмн)2)

≥ 250 Н

1) мн = машинний напрямок
2) пмн = поперечний машинний напрямок

Міцність шва на роздирання

Вид руйнування: C, руйнування шва відсутнє

(EN 12316-2)

Міцність шва на зсув

≥ 500 Н/50 мм

(EN 12317-2)

Стабільність розмірів

поздовжня (мн)1)

≤ |0,5| %

поперечна (пмн)2)

≤ |0,2| %

1) мн = машинний напрямок
2) пмн = поперечний машинний напрямок

Сонячне відбиття

Колір

Початк.

Після 3 років

Тест. ін-тут

білий

0,890,89Intertek

Індекс сонячного відбиття

Колір

Початк.

Після 3 років

Тест. ін-тут

білий

10083Intertek

Перевірені продукти CRRC записані в базу даних Cool Roof Rating Council (CRRC).

Температурне випромінювання

Колір

Початк.

Після 3 років

Тест ін-тут

білий

0,890,89Intertek

Гнучкість на стержні при низькій температурі

≤ - 25 °C

(EN 495-5)

Водонепроникність

Виконано

(EN 1928)

Вплив на бітум

Виконано 3)

(EN 1548)

3) Sikaplan® TM сумісний зі старим бітумом

Вплив рідких хімікалій і води

За запитом

(EN 1847)

Опір до УФ впливу

Виконано(> 5000 год. / клас 0)

(EN 1297)

Зовнішні протипожежні характеристики

BROOF (t1) < 20 °

(ENV 1187)

(EN 13501-5)

Вогнестійкість

Клас E

(EN ISO 11925-2, класифікація згідно з EN 13501-1)

Застосування

Інформація про додаток

Зовнішня температура повітря

- 15 °C мін. / + 60 °C макс.

Температура основи

- 25 °C мін. / + 60 °C макс.
Кроки застосування

ІНСТРУМЕНТИ

Гаряче зварювання швів напусток мембран:
Електричне обладнання для зварювання гарячим повітрям, таке як ручне обладнання для ручного зварювання гарячим повітрям та притискні валки або автоматичні зварювальні апарати гарячим повітрям з контрольованою температурою повітря не менше 600 °C.
Рекомендований тип обладнання:
Leister Triac Automatic для автоматичного зварювання.
Leister Varimat Semi-automatic напівавтомат
Leister Triac Drive для ручного зварювання

ЯКІСТЬ ОСНОВИ

Основа повинна бути рівною, гладкою без гострих виступів і задирів і т.ін. Sikaplan® TM-15 слід відокремити від будь-яких несумісних основ / матеріалів шляхом укладання ефективного шару розділення для запобігання прискореного старіння. Допоміжні шари повинні бути сумісними з мембраною, стійкими до розчинників, чистими, сухими і без жиру і пилу. Перед нанесенням клею металеві аркуші слід знежирити матеріалом  Solvent T 660.

НАНЕСЕННЯ

Спосіб монтажу
Див. технічну документацію: діючий Технологічний регламент, керівництво з укладання та монтажу або робочу інструкцію з монтажу.
Метод кріплення - загальні положення
Гідроізоляціні мембрани монтують способом вільного укладання (без підтягування мембрани чи укладання з розтягом) з механічним кріплення в швах напусток мембрани або поза швами. Шви напусток зварюють гарячим повітрям з використанням спеціального  обладнання.
Метод кріплення - лінійне кріплення
Sikaplan® TM-15 завжди повинна укладатися під правильним кутом до напрямку несучої основи даху. Sikaplan® TM-15 кріпиться за допомогою саморізів і спеціальних шайб/тримачів уздовж маркувальної лінії з відступом 35 мм від краю мембрани. Ширина напусток  мембран Sikaplan® TM-15 складає 120 мм. Крок механічного кріплення слід приймати відповідно до спеціальних проектних розрахунків, які будуть виконані Sika. Вздовж усіх підвищень і проходів мембрана повинна бути додатково закріплена саморізами і спеціальними  шайбами/тримачами. Це захистить мембрану Sikaplan® TM-15 від роздирів і відривання від дії впливів негативного вітрового динамічного тиску.




Метод гарячого зварювання
Напустки матеріалу в швах зварюють електричним обладнанням, таким як ручні зварювальні апарати гарячого повітря і притискні валки, чи автоматичні зварювальні апарати гарячого повітря з можливістю контролю температури нагрівання повітря.
Перевірка зварних швів

Якість всіх зварних швів повинна бути перевірена способом механічної викрутки. Всі дефекти слід усунути зварюванням гарячим повітрям з вирівнюванням.
