S-Gully PVC

S-Gully PVC

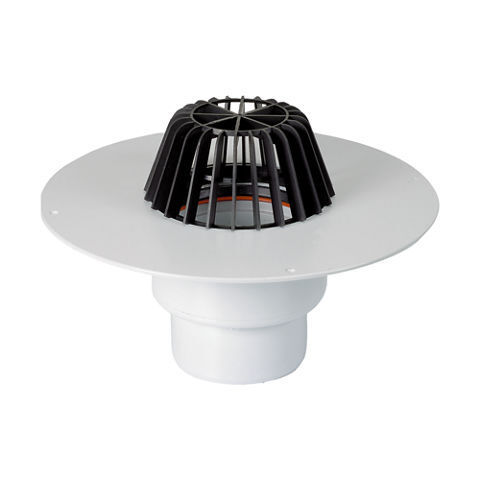

Покрівельна ПВХ-воронка

S-Gully PVC це заводського виготовлення ПВХ водовіддвідні воронки для плоских дахів за системою покрівельних Sika ПВХ-мембран які можуть бути привареними до воронки. Також у наявності мається система з підігрівом.

  • Стійкість до УФ впливів
  • Мембрана може бути приварена безпосередньо до пластини основи
  • Зварюється при нагріванні
Карта продукту Показати усі документи

Використання

S-Gully PVC може використовуватися лише досвідченими професіоналами.
  • Відведення дощової води з покрівельних Sarnafil® і Sikaplan® ПВХ-мембран


Переваги

  • Стійкість до УФ впливів
  • Мембрана може бути приварена безпосередньо до пластини основи
  • Зварюється при нагріванні

Пакування

Індивідуальне пакування в коробки. Разом з листєвловлювачем.

Колір

Поверхнягладка
Колірсвітло-сірий (біля RAL 7047)

Характеристики

Інформація про продукт

Хімічна основа

Полівінілхлорид (ПВХ)

Поліпропілен (ПП) листєвловлювач

Термін придатності

5 років від дати виробництва до моменту укладання.

Умови зберігання

Продукт зберігають в оригінальному закритому і герметичному пакуванні в сухих умовах при температурі від +5 °C до +30 °C. Не складати палети одна на другу, або під будь які інші матеріали при транспортуванні і зберіганні. Завжди перевіряйте пакування.

Розміри

Тип воронки

Ø зовнішній мм

DN мм

Довжина мм

Будівельна висота мм

Вертикальна 75757064160
Вертикальна 110*11010064160
Вертикальна 125*12512564160
Вертикальна 160*16015064160
Кутова 75757064148,5
Кутова 11011011064148,5

Діаметер фланця для всіх типів воронок рівний 355 мм

*також може бути у версії з підігрівом
Системна інформації

Конструкція системи

В залежності від проекту даху слід використовувати наступні матеріали:

  • Sikaplan® G / VG / VGWT / S / SG / SGmA
  • Sikaplan® SGK (зі спеціальними смугами з'єднання)
  • Sarnafil® G 410- усі типи
  • Sarnafil® G 411- усі типи
  • Sarnafil® S 327- усі типи
Технічна інформація

Витрати

Пропускна здатність л/с

Вистота шару стоку

Тип воронки

*EN 1253

55 мм

65 мм

Вертикальна 75

7,40

12,85

16,20

Вертикальна 110

7,85

15,20

19,20

Вертикальна 12510,7514,4018,70
Вертикальна 16011,1014,5018,20

Кутова 75

6,90

13,60

17,15

Кутова 110

7,80

15,25

19,40

*EN 1253: Шар стоку води до Ø 110 мм: 35 мм, від Ø 125 мм: 45 мм

Джерело живлення

Напруга230 В
Потужність на вході15 Вт
Запобіжник (розрахункове значення)

0,06 A

Електричне підключення на майданчику повинно проводитись ліцензованим електриком

Застосування

Інформація про додаток

Зовнішня температура повітря

-20 °C мін. / +60 °C макс.

Температура основи

-30 °C мін. / +60 °C макс.
Кроки застосування

НАНЕСЕННЯ

Строго дотримуйтесь процедур з установки, які визначені у Технологічному регламенті, посібниках із застосування та робочих  інструкціях, які завжди повинні бути адаптовані до реальних умов майданчика.

Див. відповідні розділи в Інструкції з використання: системи плоских дахів Sarnafil® і Sikaplan®.

Для воронок з підігрівом S-Gully PVC, електричне підключення на майданчику повинно здійснюватися ліцензованим електриком.
