Sarnafil® T Drain

Sarnafil® T Drain

ТПО-воронка для відведення дощової води

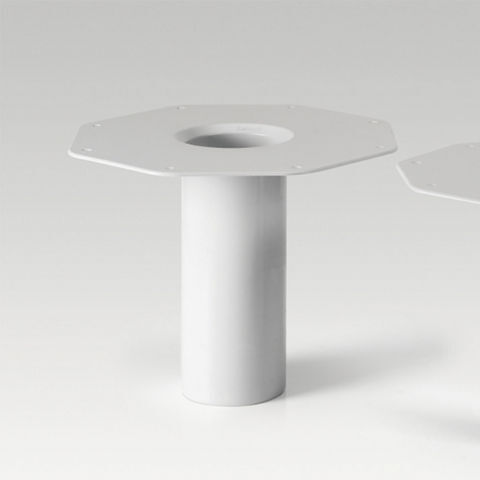

Sarnafil® T Drain це ТПО (ПП)-воронка для відведення дощової води з плоских покрівель, яка виготовлена способом ін'єкційного формування. Воронка використовується з покрівельнми мембранами Sarnafil® T, які приварюються до фланця воронки.

  • Стійкість до УФ впливів
  • Мембрана може наварюватися безпосередньо на фланець
  • Легкий монтаж
  • Має властивості до температурного зварювання
Карта продукту Показати усі документи

Використання

  • Воронка для дощової води, яка використовується з покрівельними мембранами Sarnafil® T.


Переваги

  • Стійкість до УФ впливів
  • Мембрана може наварюватися безпосередньо на фланець
  • Легкий монтаж
  • Має властивості до температурного зварювання

Пакування

В залежності від об'єму замовлення і розмірів продукти пакуються на палету чи в коробки.

Див. чинний прайс-лист щодо варіантів пакування.

Колір

Поверхня

Гладка

Колір

Бежевий

Характеристики

Інформація про продукт

Хімічна основа

Поліпропілен (ПП)

Термін придатності

5 років від дати виробництва

Умови зберігання

Продукт зберігають в оригінальному закритому і герметичному пакуванні в сухих умовах при температурі від +5 °C до +30 °C. Не складати палети одна на другу, або під будь які інші матеріали при транспортуванні і зберіганні. Завжди перевіряйте пакування

Розміри

Трубка

Фланець

Пропускна здатність

зовн.Ø /довжина мм

Глибина води

мм

мм

EN 1253*

55 мм

65 мм

40 × 450

250 × 250 мм квадрат

2,65 л/с

2,95 л/с

3,05 л/с

50 × 450

250 × 250 мм квадрат

3,10 л/с

5,20 л/с

5,30 л/с

56 × 300

Ø 320 мм круг

3,90 л/с

6,65 л/с

6,80 л/с

63 × 300

Ø 320 мм круг

3,90 л/с

6,65 л/с

6,80 л/с

75 × 300

Ø 320 мм круг

4,60 л/с

9,50 л/с

11,25 л/с

90 × 300

Ø 320 мм круг

5,40 л/с

9,50 л/с

11,75 л/с

95 × 300

Ø 320 мм круг

5,40 л/с

9,50 л/с

11,75 л/с

110 × 300

Ø 380 мм круг

5,50 л/с

9,75 л/с

12,75 л/с

125 × 300

Ø 380 мм круг

9,25 л/с

11,50 л/с

14,75 л/с

140 × 300

Ø 380 мм круг

9,25 л/с

11,50 л/с

14,75 л/с

160 × 300

Ø 380 мм круг

10,00 л/с

13,25 л/с

16,90 л/с

* EN 1253: Заміри з листєвловлювачем S-Leafguard (Art. No. 111185). Глибина води: воронка Ø 110 мм: 35 мм, від Ø 125 мм: 45 мм

Товщина шару

3,5 мм
Системна інформації

Конструкція системи

Наступні матеріали в залежності від конструкції і проекту даху:

  • S-Leafguard (Art. no. 111185)
  • Sarnafil® TG 66-усі типи
  • Sarnafil® TS 77-усі типи
  • Sarnafil® TG 76-усі типи

Застосування

Інформація про додаток

Зовнішня температура повітря

-20 °C мін. / +60 °C макс.

Температура основи

-30 °C мін. / +60 °C макс.
Кроки застосування

НАНЕСЕННЯ

Спосіб монтажу

Строго дотримуйтесь інструкцій зі способу монтажу, які наведені в Технологічному регламенті, керівництві з монтажу і в інструкції з виконання робіт з урахуванням умов на будівельному майданчику.

Див. Інструкцію з монтажу: покрівельні мембрани Sarnafil® T.

Sarnafil® T Drain повинна бути надійно закріплена саморізами до основи. Для дахів з механічним кріпленням саморізи повинні бути запроектовані з урахуванням вітрових навантажень.
