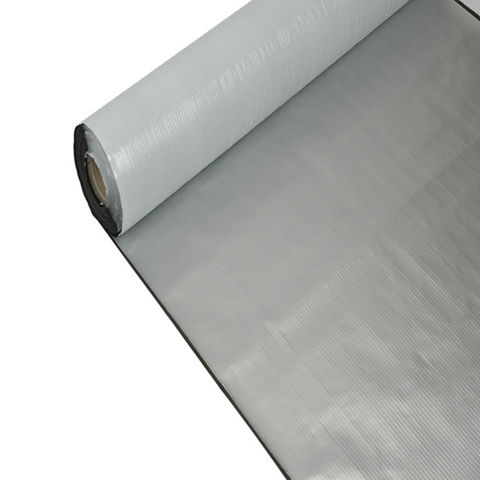

Sarnavap®-5000 E SA
паробар'єр, що самонаклеюється
Sarnavap®-5000 E SA це багатошаровий паробар'єр, що самонаклеюється, який виготовлений з полімер модифікованого бітуму з армуванням склотканиною і з верхнім шаром з алюмінієвої плівки.
- Простий і швидкий монтаж завдяки властистям самонаклеювання
- Може використовуватися для конструкцій дахів з повним наклеюванням. Не вимагає додаткового механічного кріплення для плит утеплення до конструкції основи
- Тимчасова гідроізоляція до 4 тижднів без додаткового баластного чи механічного кріплення
- Висока міцність самоадгезії дозволяє сприймати вітрові навантаження від 2,4 кН/м2 дo 2,8 кН/м2
- Забезпечує повітронепроникний шар
- Висока міцність на відрив від пішохідного руху впродовж монтажу покрівлі
- Високий опір до проникнення парів води робить його придатним в комбінації з усіма типами мембран
- Вміщає широкий ряд покрівельних систем, типів основ і їх комбінацій
- Може бути закріпленим до примикань, похилих і вертикальних поверхонь
Використання
Sarnavap®-5000 E SA може використовуватися лише досвідченими професіоналами. Паробар'єр для найбільш поширених типів основ покрівель:- Бетон/ цементні основи
- Метал
- Фанера, деревина, плити OSB
Переваги
- Простий і швидкий монтаж завдяки властистям самонаклеювання
- Може використовуватися для конструкцій дахів з повним наклеюванням. Не вимагає додаткового механічного кріплення для плит утеплення до конструкції основи
- Тимчасова гідроізоляція до 4 тижднів без додаткового баластного чи механічного кріплення
- Висока міцність самоадгезії дозволяє сприймати вітрові навантаження від 2,4 кН/м2 дo 2,8 кН/м2
- Забезпечує повітронепроникний шар
- Висока міцність на відрив від пішохідного руху впродовж монтажу покрівлі
- Високий опір до проникнення парів води робить його придатним в комбінації з усіма типами мембран
- Вміщає широкий ряд покрівельних систем, типів основ і їх комбінацій
- Може бути закріпленим до примикань, похилих і вертикальних поверхонь
Пакування
Розміри рулонів | |
Довжина | 30,00 м |
Ширина | 1,08 м |
Вага | 22,68 кг |
Див. чинний прайс лист щодо варіантів пакування
Колір
Поверхня: Алюмінієва плівка з плівкою ПET
Характеристики
НОРМИ / СТАНДАРТИ
- Маркуваня CE і Декларація про Відповідність згідно з EN 13970 - Бітумні шари для контролю випаровування вологи
- Вогневі випробування DIN EN 13501-1, Sarnavap®-5000 E SA, MPA NRW, Звіт з випробувань No. 230005541-14
- Тиск води, Вогневі характеристики і Тест на зрізання DIN EN ISO 291 - 23/50 клас 1, Sarnavap®-5000 E SA, MPA NRW, Звіт з випробувань No. 220009916
Хімічна основа
Полімер модифікований бітум (що само наклеюється) з композитним алюмінієвим верхнім шаром
Термін придатності
12 років від дати виробництва до укладання.
Умови зберігання
Зберігати при температурі від +5°C до +35°C в горизонталдьному положенні на палетах, в захищеному від прямих сонячних променів,
дощу і снігу місці. Не складати рулони в штабель при зберіганні і транспортуванні. Завжди перевіряйте пакування.
Декларація матеріалів
EN 13970: Бітумні шари для контролю випаровування вологи
Видимі дефекти
| Відповідає | (EN 1850-1) |
Довжина
30,00 м (+2 %) | (EN 1848-2) |
Ширина
1,08 м (±1 %) | (EN 1848-2) |
Товщина шару
0,60 мм (±10 %) | (EN 1849-2) |
Прямолінійність
| Відповідає | (EN 1848-1) |
Маса одиниці площі
650 г/м2 (±10 %) | (EN 1849-2) |
Конструкція системи
В залежності від проекту даху слід використовувати наступні допоміжні матеріали:
Тип основи | Метал |
Праймер | Primer-600 |
Витрата | ~100 г/м2 |
Проектне вітрове навантаження (Max)* | 2,4 кН/м2 |
| Тип основи | Бетон / цементні основи |
| Праймер | Primer-600 |
| Витрата | ~200– 400 г/м2 |
| Проектне вітрове навантаження (Max)* | 2,8 кН/м2 |
| Тип основи | Фанера, деревина, OSB |
| Праймер | Primer-600 |
| Витрата | ~200 г/м2 |
| Проектне вітрове навантаження (Max)* | 2,8 кН/м2 |
Дуже пористі основи можуть вимагати 2 шари Primer-600: ~200–500 г/м2
Для конструкцій систем дахів з повним наклеюванням необхідно використовувати праймер.
Величина витрат є теоретичною і не враховує додаткову кількості матеріалів відповідно до пористості поверхонь, профілю поверхонь, варіацій рівності та забрудненості та ін.
* Проектування вітрового навантаження базується на міцності само адгезії
Допоміжні продукти:
- Sika RoofBond для наклеювання плит теплоізоляції на $v(name
- Sika-Trocal® L 100
- Sarna Cleaner
- Sarnafil® T Prep
- Solvent T 660
Сумісність
В якості основи повинні бути використані наступні матеріали:
Бетон, легкий бетон, стяжка, плити (OSB), панелі з фанери, деревина, металеві настили.
Щодо інших типів основ звертайтеся за констультаціями в Технічний відділ Sika.
Опір до динамічного удару
Відповідає (процедура A 150 мм) | (EN 12691) |
Міцність на розтяг
≥ 500 Н/50 мм | (EN 12311-1) |
Міцність на розрив
≥ 100 Н | (EN 12310-1) |
Міцність шва на роздирання
≥ 50 Н/50 мм | (EN 12316-2) |
Міцність шва на зсув
≥ 400 Н/50 мм | (EN 12317-2) |
Вогнестійкість
Клас E | (EN ISO 11925-2: 2002) (EN 13501) |
Опір до лужного середовища
| Відповідає | (EN 1847) |
Штучне старіння
| Відповідає | (EN 1296) (EN 1931) |
Водонепроникність
| Відповідає | (EN 1928) |
Застосування
ЯКІСТЬ ОСНОВИ
Несучі конструкції повинні мати достатню міцність для можливості укладання усіх нових та існуючих шарів конструкції даху, а повна покрівельна система повинна бути запроектована для сприйняття вітрових навантажень.
Основа повинна бути рівною, міцною, гладкою без гострих задирів та виступів, чистою, сухою, без мастил, бітуму, олив, пилу та забруднень піском / відсівом.
ПІДГОТОВКА ОСНОВИ
Використовуйте відповідне обладнання для підготування основ з метою досягнення вимог щодо якості основи.
У випадку наявності пилу на поверхні, його слід повністю видалити перед нанесенням продукту відповідним обладнанням для екстракції пилу.
НАНЕСЕННЯ
Строго дотримуйтеся процедур з монтажу, як це визначено у Технологічних регламентахв, Керівництвах з нанесення та Робочих інструкціях, які завжди повинні бути відкоректовані згідно з конкретними умовами будівельного майданчику.
Грунтування
Нанесіть, де це необхідно на підготовану основу, Primer-600 з необхідною витратою.
Вирівнювання
Профільовані металеві настили:
Рулони слід укладати в напрямку укладання ребер настилу. У випадку виникнення поперечних/поздовжнніх швів напусток, вони повинні бути повністю обпретими шляхом вирівнювання всієї поверхні швів поверх верхньої полиці ребер.
Усі типи настилів:
Розкрутити рулони і вирівняти в проектному положенні. Суміжні рулони слід вирівняти з врахуванням вимог ширини напусток швів.
Напустки швів
Бокові/поздовжні: 75 мм
Закінчення / T-подібні шви: 75 мм
Для досягнення ефективної герметизації напусток швів, їх слід прикатані притискним валком чи шляхом прикладання відповідного тиску. У випадку, коли шви на вдається наклеїти після розгортання рулонів Sarnavap®-5000 E SA, всі шви повинні бути очищені очисником Sika Trocal L-100, Sarna Cleaner або Sarnafil T Prep. Перед об'єднанням швів дозвольте очисникові повністю випаруватися.
Профільований металевий настил:
На кінцевих ділянках рулонів необхідно укласти додаткові смуги підсилення шириною 20 см Sarnavap®-5000 E SA. Їх слід укладати перпендикулярно до напрямку укладання ребер настилу. Це забезпечить безперервне посилення поверх ребер, що дозволить забезпечити повне об'єднання закінчень аркушів.
Об'єднання
Перевірте вирівнювання аркушів перед з'єднанням. При потребі виконайте корегування вирівнювання. З одного кінця аркуша зніміть частину захисної плівки з нижньої сторони і прикріпіть цю частину до основи. Далі знімаючи захисну плівку з бокової сторони рулону Sarnavap®-5000 E SA виконайте приклеювання паробар'єру до основи. Далі прикатайте усю площу поверхні укладеної мембрани відповідним важким валком.
На Т-подібних швах, рулон, який накривається слід підрізати під 45°. Використовуючи невеликий валок для притискання, всі шви, включаючи сходинки на підрізаннях, повинні бути міцно притиснуті між собою.
Деталювання
Усі деталі, такі як внутрішні та зовнішні кути, примикання, вентиляційні трубки, опори металевих конструкцій та ін. повинні бути підрізаними та ефективно загерметизованими. Sarnavap®-5000 E SA повиннен бути завжди прикріпленим до теплої сторони теплоізоляції. Верхній край Sarnavap®-5000 E SA повинен бути заведеним до верхнього краю / поверхні ізоляції.
Тимчасова гідроізоляція
Якщо Sarnavap®-5000 E SA використовують для тимчасової гідроізоляції в процесі будівництва (максимум до 4 тижднів), слід забезпечити похил принаймні 2% (~1,1°) для забезпечення відведення води.
Якщо Sarnavap®-5000 E SA була укладена при температурі від +5°C до +10°C, необхідно усі шви підігрівати з використанням обладнання для підігрівання на пр., Leister Triac. Обладнання повинно бути налаштовано на температуру біля ~300°C і швидкість біля ~5 м/хв. перед притисканням швів валком.
